Geófono para la detección de fugas de agua por el método electro acústico A 200
Elegir opciones

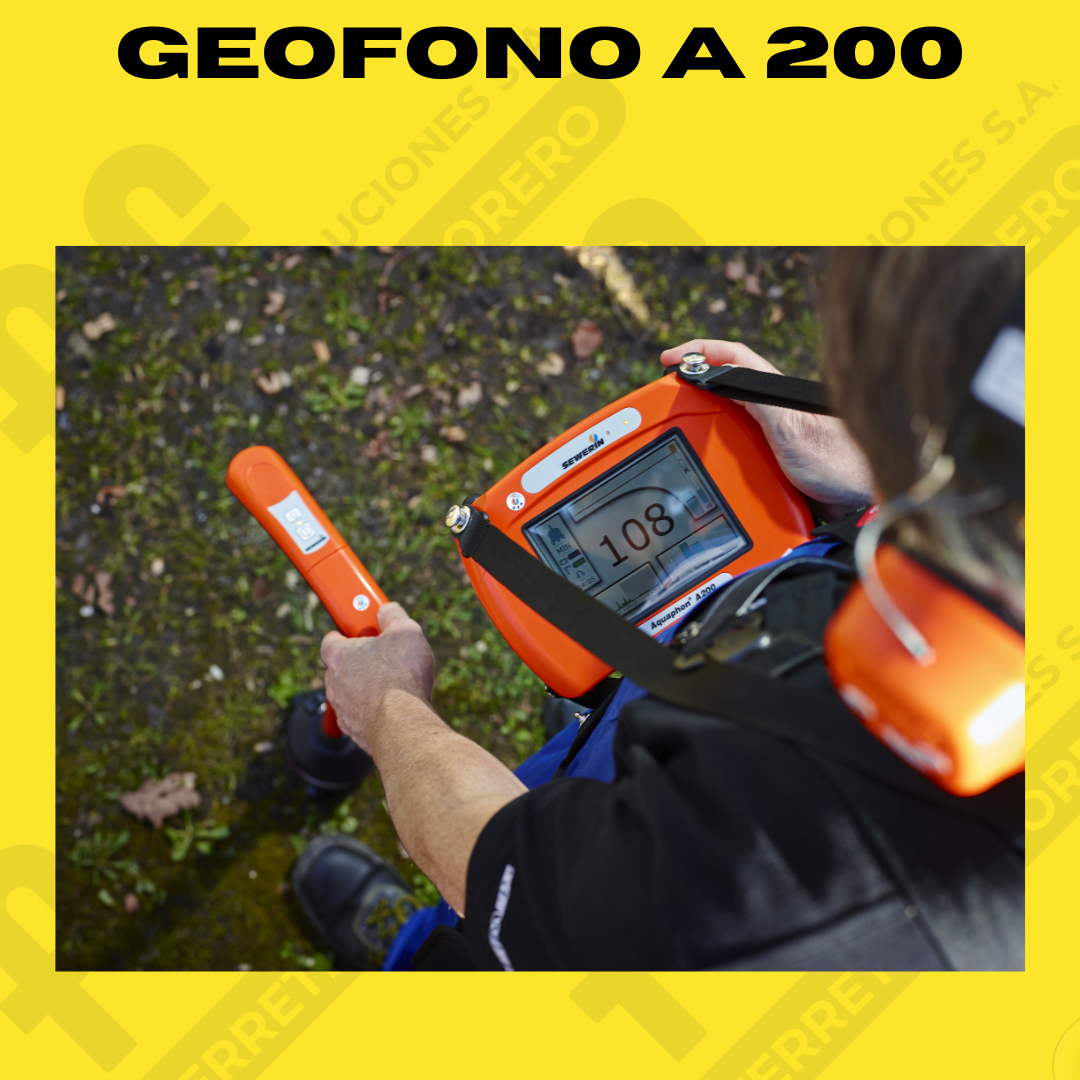

Por término general se establece que en torno al 90% de las fugas de agua, en una red presurizada, generan ruido. El método de detección de fugas electroacústico consiste en la localización exacta de esta fuente de ruido y, por tanto, de la fuga. Por medio de un geófono es posible detectar y localizar con precisión los puntos de rotura en una red de distribución.
La versión M de este modelo se ha configurado con los elementos necesarios para la inspección en todo tipo de edificios: instalaciones domésticas, comerciales, industriales, etc. Posteriormente, si el cliente lo desea, puede ampliarse con los micrófonos apropiados para la detección de fugas en redes de distribución municipales.
El Aquaphon A200 M es un nuevo y completo geófono que incorpora todas las innovaciones técnicas en materia de detección electroacústica.
os geófonos son equipos electrónicos cuyas finalidades principales son dos. La primera es la amplificación
del sonido. El Aquaphon A200 es el geófono con mayor capacidad de amplificación.
• Y, la segunda finalidad es el filtrado de la señal: si se amplifica el sonido se amplifica tanto el que queremos
identificar, el de fuga, como los que nos interfieren en la toma de decisiones, los sonidos ambientes.
El Aquaphon A200 dispone de la posibilidad de utilizar filtros, tanto de manera automática como manual,
entre 0 y 12 kHz. Pero, además, es el único que muestra en pantalla el espectro de frecuencia del sonido
que estamos escuchando. De este modo, al informarnos sobre la frecuencia del sonido de fuga, podremos
establecer un filtro ajustado a las condiciones reales de cada fuga y, de este modo, eliminar la mayor
cantidad de ruidos ambientes posibles.
• Grabación automática de las últimas 7 mediciones. Además de registrar gráficamente la intensidad del
ruido de dichas mediciones, registra el archivo real de sonido, por lo que es posible su reproducción y
evitar así volver hacia a tras a re escuchar esos puntos.
• Reproducción de sonidos a velocidad aumentada. Las frecuencias muy bajas no son reconocibles por el
oído humano (como las que generan fugas en tuberías plásticas y en tuberías de gran diámetro). La
grabación de esas escuchas y su posterior reproducción a una velocidad mayor de la real permiten su
identificación.
• Grabación de hasta 70 mediciones reales. El usuario puede grabar mediciones para su posterior escucha,
tanto por él mismo como por otros compañeros. Esta función también tiene una vertiente formativa. Es
posible, por ejemplo, grabar fugas reales en distintas condiciones y materiales que sirvan de patrón para
los usuarios con menos experiencia.
• Opcional Dispone de GPS que graba la posición de la fuga cuando ésta se guarda en la memoria.
Posteriormente este dato es volcado por el software WaterCom para elaborar informes.

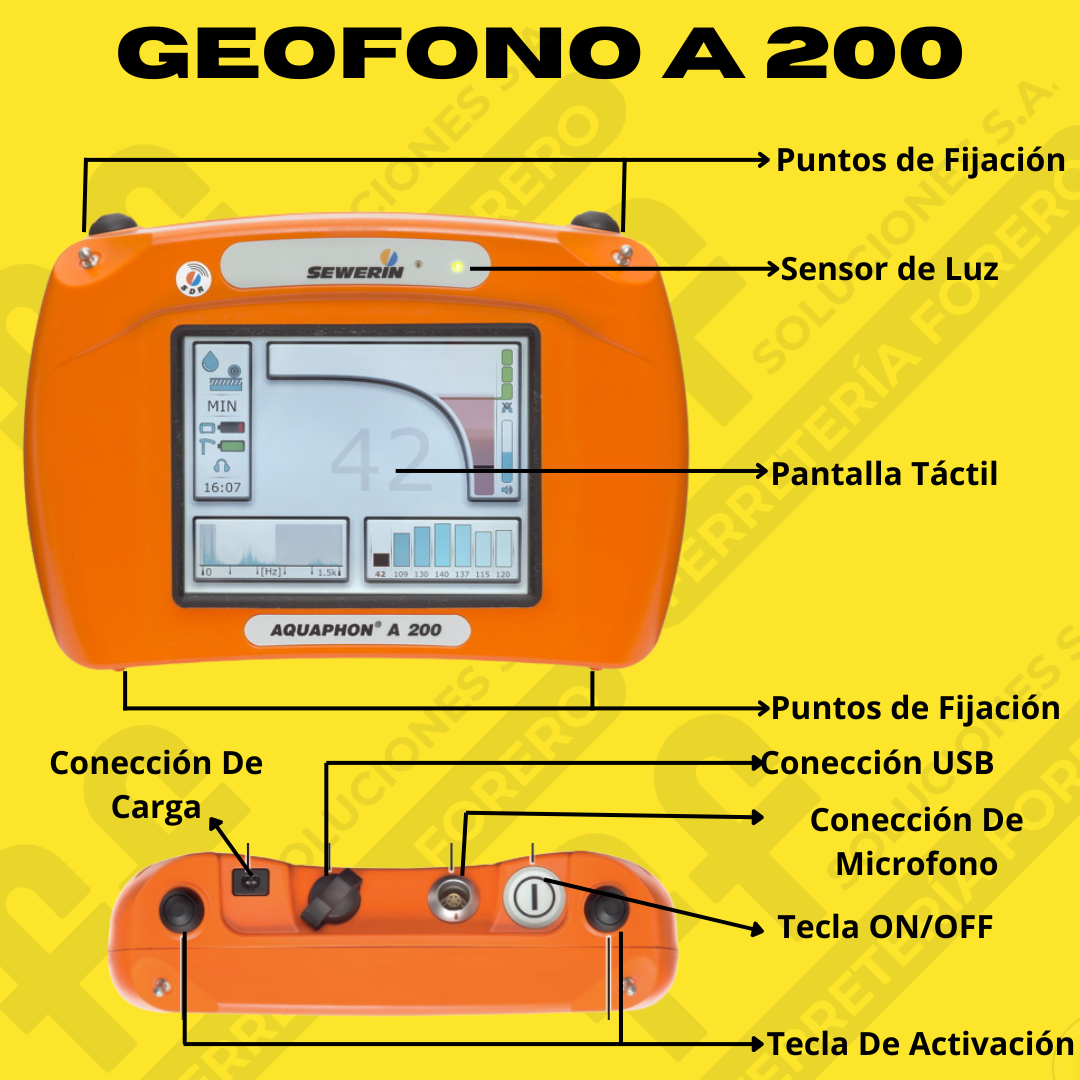

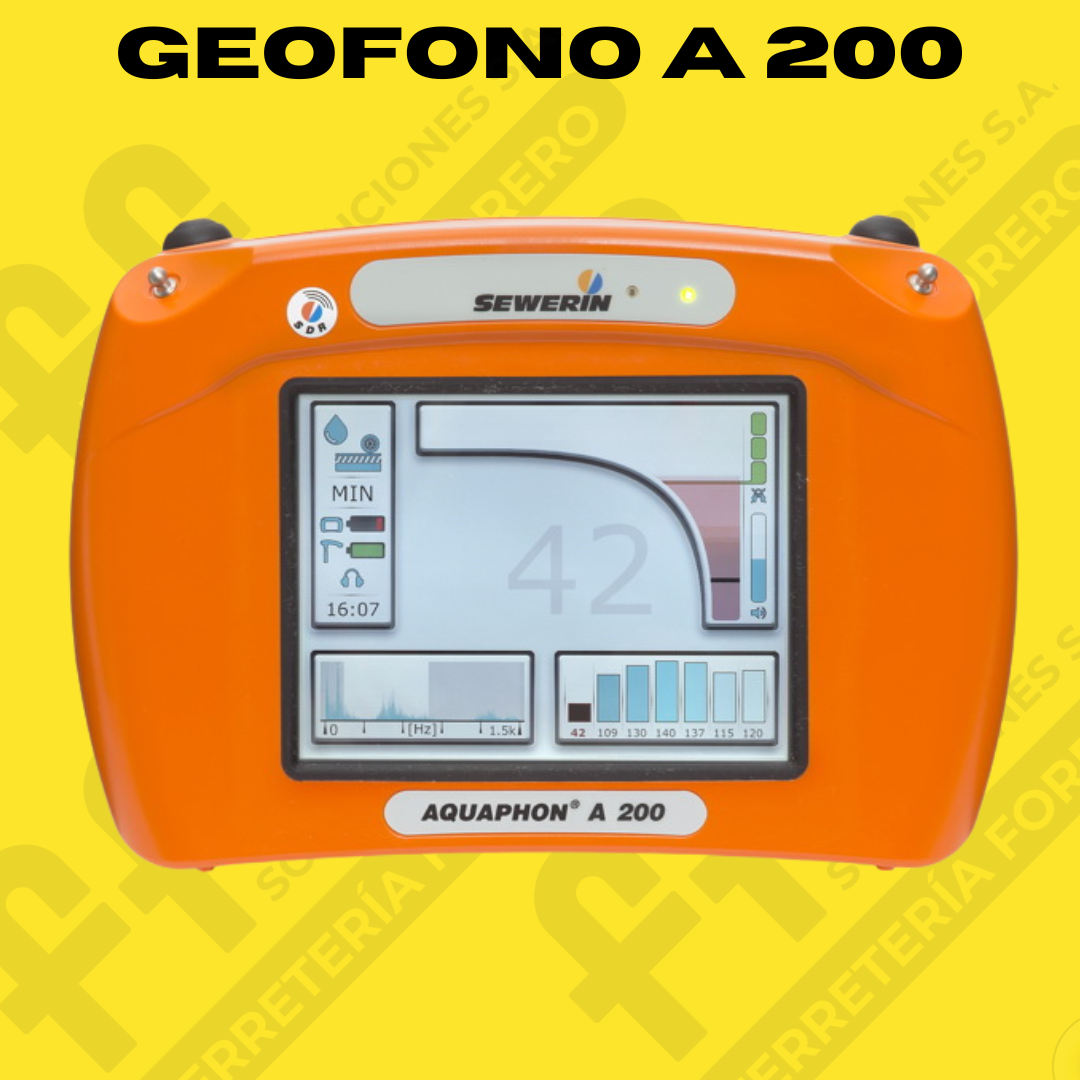

• Display “Touch Screen”, en color y de gran tamaño: 5,7”. Ofrece una visualización espléndida incluso bajo la
luz directa del sol. Toda la información necesaria se encuentra en la pantalla principal:
• Tipo de tarea que se está ejecutando.
• Estado de la batería tanto de la unidad central como de los elementos conectados (micrófono y
auriculares).
Filtros: muestra, en tiempo real, el
gráfico de frecuencias de los sonidos
que se están escuchando.
• Memoria: muestra los niveles de ruido
de las últimas lecturas realizadas.
• Sonido actual: Se muestra el valor del
nivel de ruido actual tanto de forma
gráfica como por medio de su valor
digital.
• También se muestra la intensidad del
volumen, así como el umbral del corte
de señal a auriculares.
• Autoajuste de parámetros principales. Al encender el equipo se selecciona (presionando un icono) la tarea
que se desea realizar:
• Localización de tuberías No metálicas (por medio del generador Combiphon, suministrado como
opción)
• Escucha de elementos accesorios de la red (válvulas, hidrantes, contadores)
• Detección de fugas bajo superficies pavimentadas
• Detección de fugas bajo superficies no pavimentadas (zonas de tierra, jardines, etc.)
• Ajuste automático de los parámetros principales para la ejecución óptima de cada una de esas tareas.
• Equipo inalámbrico. La comunicación entre la unidad central y los auriculares se realiza por medio de radio
digital (SDR). De este modo se consigue:
• Una mejor calidad de sonido.
• Comodidad al no tener molestos cables por medio.
• Reducción de costes de mantenimiento. Las averías más comunes en los geófonos se producen en los
cables y en los conectores.
• Software WaterCom para el volcado de datos y elaboración de informes. Permite reproducir los sonidos de
fuga. Indica en el mapa la posición de la fuga (automáticamente posicionada por el GPS del equipo).
